15h – prasklá tisková deska na 11/II

Doplněno 24. 6. 2017

Praskliny na tiskové desce se u několika hodnot této emise vyskytují zejména u krajových známkových polí, kde je riziko mechanického poškození přirozeně větší. Při rekonstrukci první a druhé tiskové desky 15h hodnoty (POFIS č. 7) jsem narazil na velmi zajímavý příklad prasklé tiskové desky.

Výrazná prasklina levého horního rohu se vyskytuje na 11. známkovém poli 2. tiskové desky. Domnívám se, že vznikla poškozením tiskové desky při pravidelném čištění. Výskyt známek s tímto poškozením je z mého pohledu vzácný.

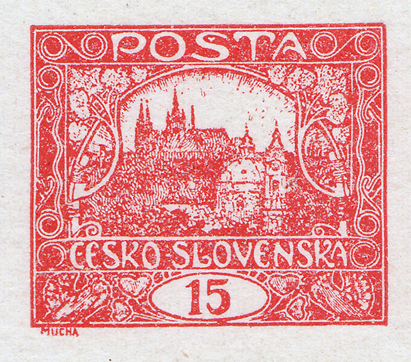

11. ZP z II. TD – nezoubkovaná, bez výskytu praskliny

11. ZP z II. TD – řádkové zoubkování 13¾ : 11½ (F), s prasklinou

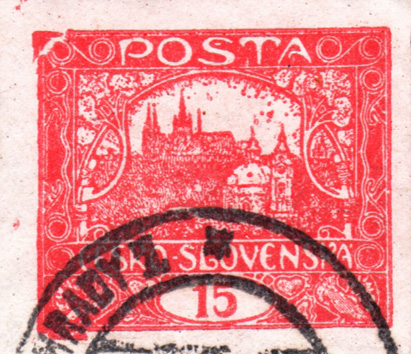

11. ZP z II. TD – nezoubkovaná, s prasklinou

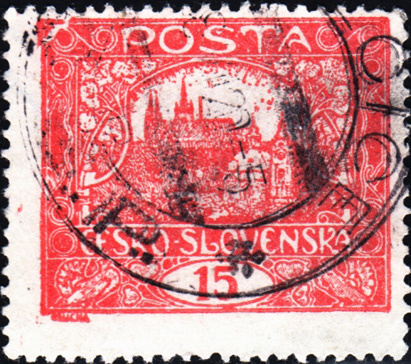

11. ZP z II. TD – hřebenové zoubkování 13¾ : 13½ (A), s prasklinou

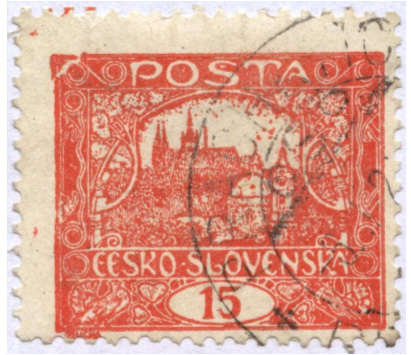

11. ZP z II. TD – hřebenové zoubkování 11¾ (B), s prasklinou (ze sbírky p. Jaroslava Michalíka)

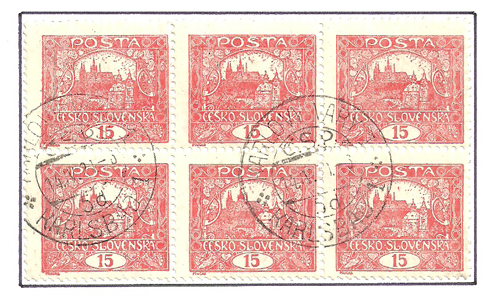

11. ZP z II. TD – zoubkování B, s prasklinou, v šestibloku (ze sbírky p. Jaroslava Michalíka)

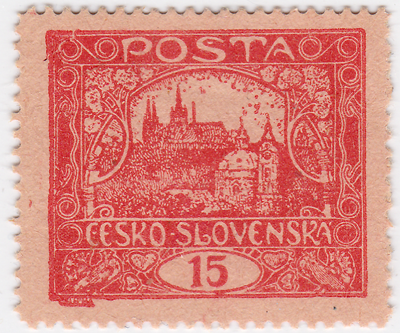

11. ZP z II. TD – zkusmý tisk ve vzácném řádkovém zoubkování 13¾ (C), s prasklinou ve fázi 3

Jak k prasklině mohlo dojít

Čištění desky namáhá nejvíc exponované hrany a rohy pole, kde nejsnáz vznikne vlásečnicová trhlina. Při dalším tisku se do ní dostává barva — otiskne se jako čára navíc — a tlak lisu ji při každém průchodu o něco rozšíří. Proto prasklina v čase roste, jak ukazují fáze níže.

Vývoj praskliny

Prasklina se vyvíjela postupně, jak je patrné z obrázků jednotlivých fází:

Fáze 0 – neporušená TD · Fáze 1 – slabá deformace · Fáze 2 – TD vykazuje prasklinu · Fáze 3 – prasklina se zvětšuje · Fáze 4 – konečná fáze

15h 11/II — výskyt fází praskliny v jednotlivých zoubkováních
Zoubkování	Fáze 0 neporušená TD	Fáze 1 TD ještě není prasklá, ale vykazuje deformaci	Fáze 2 TD vykazuje prasklinu	Fáze 3 prasklina se zvětšuje	Fáze 4 konečná fáze praskliny
nezoubkovaná	✓	✓		✓	✓
A	✓	✓			✓
B					✓
C	✓	✓
D	✓	✓	✓
E	✓	✓
F	✓	✓	✓

Doplnění: na serveru infofila.cz publikoval k této problematice zajímavý článek kolega Jaroslav Michalík: infofila.cz – Hradčany: prasklé tiskové desky.

Josef Matoušek (30. 12. 2014, doplněno 24. 6. 2017)

15h – cracked printing plate at 11/II

Updated 24 June 2017

Plate cracks occur on several values of this issue, especially at marginal stamp fields where the risk of mechanical damage is naturally higher. While reconstructing the first and second plates of the 15h (POFIS no. 7) I came across a very interesting example of a cracked printing plate.

A pronounced crack of the upper-left corner occurs at field 11 of plate II. I believe it arose from damage to the plate during routine cleaning. Stamps with this damage are, in my view, scarce.

Field 11/II – imperforate, without the crack

Field 11/II – line perforation 13¾ : 11½ (F), with the crack

Field 11/II – imperforate, with the crack

Field 11/II – comb perforation 13¾ : 13½ (A), with the crack

Field 11/II – comb perforation 11¾ (B), with the crack (collection of Mr Jaroslav Michalík)

Field 11/II – perforation B, with the crack, in a block of six (collection of Mr Jaroslav Michalík)

Field 11/II – trial print in the rare line perforation 13¾ (C), crack in phase 3

How the crack may have arisen

Cleaning the plate stresses the exposed edges and corners of a field the most, which is where a hairline crack most easily starts. On the next impressions ink gets into it — printing as an extra line — and the pressure of the press widens it a little further with every pass. That is why the crack grows over time, as the phases below show.

Development of the crack

The crack developed gradually, as the images of the individual phases show:

Phase 0 – intact plate · Phase 1 – faint deformation · Phase 2 – the plate shows a crack · Phase 3 – the crack grows · Phase 4 – final phase

15h 11/II — occurrence of the crack phases in the individual perforations
Perforation	Phase 0 intact plate	Phase 1 plate not yet cracked, but shows deformation	Phase 2 plate shows the crack	Phase 3 the crack grows	Phase 4 final phase of the crack
imperforate	✓	✓		✓	✓
A	✓	✓			✓
B					✓
C	✓	✓
D	✓	✓	✓
E	✓	✓
F	✓	✓	✓

Addendum: an interesting article on this subject by Jaroslav Michalík was published on infofila.cz: infofila.cz – Hradčany: cracked printing plates.

Josef Matoušek (30 December 2014, updated 24 June 2017)
